一、概述

TD-M3系列氣體傳感器模組為性能高、通用性強的一體化傳感器模組。模組采用高性能微處理器，搭載高精度模數轉換器，可精確的檢測環境氣體濃度。

模組將各種不同種類的氣體傳感器統一接口、統一封裝，出廠精準標定，具有數字輸出，方便使用。解決了氣體種類繁多、各品種傳感器互不兼容、生產標定復雜、核心器件更換限制等問題?？蛻羰褂脽o(wú)需二次開發，無需再次校準,可直接采集標準信號，進行數據傳輸、在線監測等。

適用于便攜式、固定式氣體探測儀和氣體氣體檢測等設備，很大程度的降低了氣體檢測設備開發的復雜性,為設備的模塊化設計提供有力支撐。

二、產品特點

可帶電熱拔插操作;

出廠精準標定,使用無需再標定;

數字量(UART)輸出，方便使用;

標準 MODBUS 通信協議;

兼容電化學、催化等多種傳感器

三、 產品適用場景

1.智慧公廁氣體檢測項目

2.智慧農業氣體檢測項目

3.智慧管廊、隧道項目

4.智慧井蓋氣體檢測項目

5.隧道公路、道路氣體檢測項目

6.智慧養殖氣體檢測項目

7.智慧糧倉氣體檢測項目

8.地下車庫氣體檢測項目

9.科研項目、環境監測項目

10.工業智能化氣體檢測項目如巡檢機器人等

11.汽車電子、智慧消防、檢測儀器儀表

四、工作原理

對各種氣體傳感器的信號進行放大濾波處理，進而微處理器對信號進行理論計算，輸出數字信號。針對不同的傳感器,濾波放大電路亦不相同。

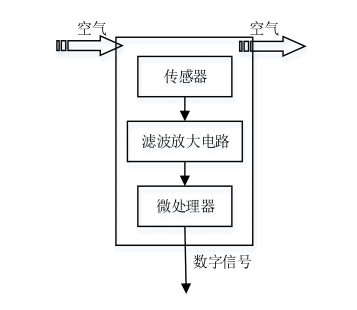

模組功能框圖

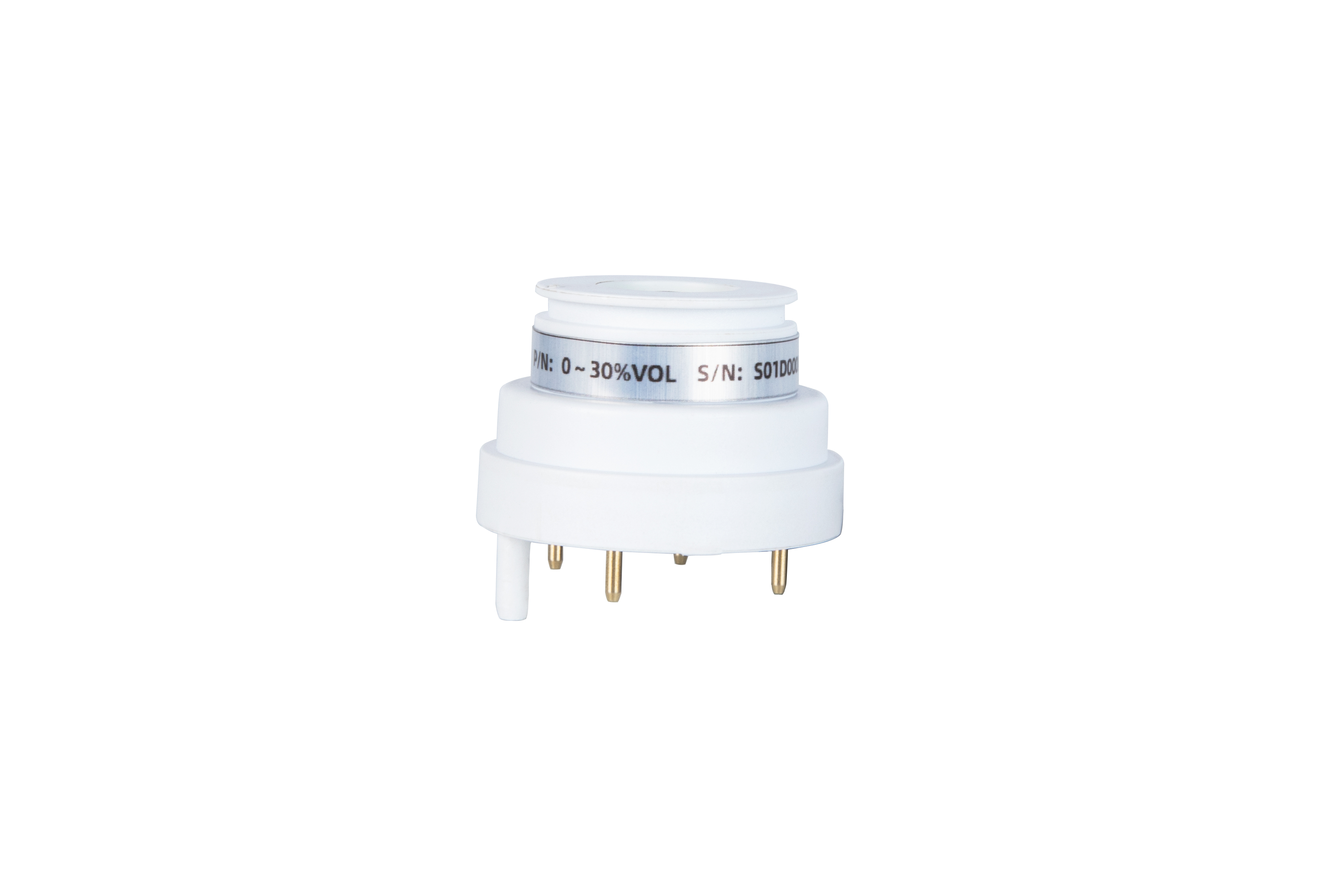

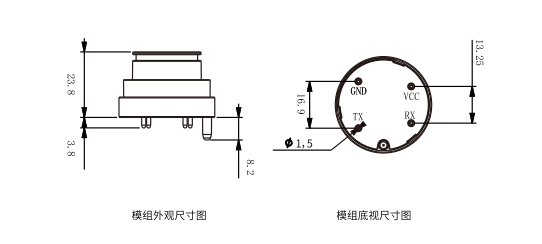

五、外觀與接口定義

注：所有尺寸以 mm 為單位；除另有說明，所有公差均為±0.20mm。

六、 技術指標

注：特殊需求可聯系本公司定制
